基礎信息
GMU-600為天車龍門結構 ，三軸運動置於底座上 ，遠離切削區域 ，一體式底座綜合剛性高搖籃轉檯簡支於底座上 ，力流短 ，承載能力高 ，Z軸為高響應氣壓平衡 ，有用減輕絲母動負荷 ，降低溫昇 ，延長絲杠壽命 ，Y軸為四條35mm高剛性滾柱導軌支承 ，實現精彩的動態效能及精度坚持性。
-
高效銑削科技 -
高剛性床身結構 -
高性能主軸科技
産品規格
<
>
| 名称 | 单位 | GMU-65 |
| X/Y/Z轴行程 | mm | 650/950/500 |
| A/C轴行程 | 度 | ±120/360 |
| 主轴端面至事情台距离(A轴位于0度位置时) | mm | 100-600 |
| 事情台尺寸 | mm | 500 |
| 最大承重 | kg | 350 |
| 主轴 | ? | ? |
| 主轴（标配） | ? | ? |
| 主轴最高转速/锥柄 | rpm | 18000/HSK-A63 |
| 主轴功率（额定） | KW | 37.5 |
| 扭矩（额定） |
N.m |
130.6 |
| 进给系统 | ? | ? |
| X/Y/Z轴快速位移 | m/min | 40/40/30 |
| 最大切削进给率 | m/min | 20 |
| 加速率 | m/s2 | 6 |
| A/C轴快进速率 | RPM/min | 20/80 |
| 定位精度/重复定位精度VDIDGQ3441/iso 230-2 | ? | ? |
| X/Y/Z | mm | 0.006/0.004 |
| A/C | ARCSEC | 6/4 |
| 自动换刀系 | ? | ? |
| 刀具数 | Pcs | 48T |
| 换刀时间（刀-刀） | sec | 5S |
| 刀具最大长度 | mm | 250 |
| 刀具最大直径/相邻无刀 | mm | φ75/φ125 |
| 刀具最大重量 | kg | 8 |
| 机床尺寸 | ? | ? |
| 机床总高 | mm | 3300 |
| 占地面积（长X宽） | m㎡ | 5100X4200 |
| 机床净重 | kg | 13500 |
| 电力需求 | kw | 57 |
産品特點

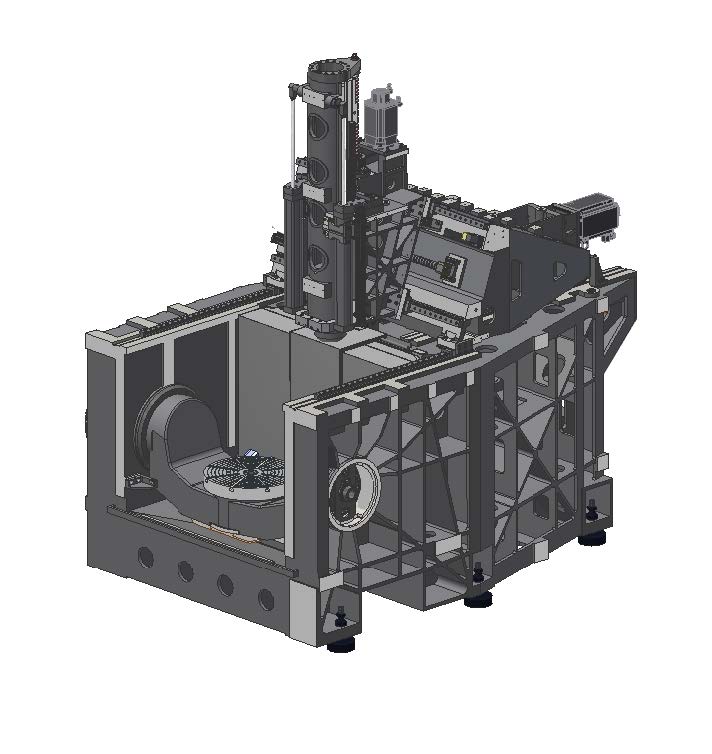

（1）高剛性床身結構
* 採用天車龍門式結構設計 ，加工事情臺直徑500mm、最大裝夾800mm
* X/Y/Z快速位移達到40m/min ，最大切削進給率20m/min
* X/Y/Z軸高響應絲母旋轉滾珠絲杆傳動 ，有用抑制熱伸長 ，精度穩定性高
* A軸為GTRT齒輪驅動 ，靜止扭矩3500Nm
* C軸為DD馬達直驅 ，轉速為80rpm
* 標配海德漢直線光柵尺 ，X/Y/Z軸定位精度0.006/0.006/0.005mm ，A/C軸標配海德漢圓光栅定位精度5角秒

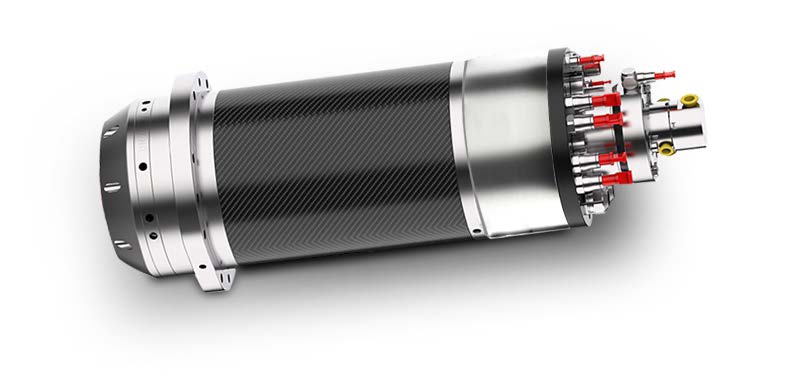

（2）SUPER POWER電主軸
配寘16000rpm、20000rpm兩項主軸選項 ，充分考慮零件加工 ，模具加工等專用加工工况 ，提供客戶量身定制的主軸解決计划 ，擴展加工範圍 ，提升加工效率。
